Por: Roberto C. González
Presentado para: INFOTEC
1. Introducción
Los medios de transmisión alámbricos son fundamentales en las redes de comunicación, proporcionando la infraestructura física a través de la cual se transmiten datos y señales. Entre estos, el par trenzado UTP y la fibra óptica destacan por su amplio uso.
El par trenzado UTP, con sus distintas categorías, es la opción predominante para la conectividad de redes locales debido a su coste-efectividad y facilidad de instalación.
Por otro lado, la fibra óptica, dividida en tipos monomodo y multimodo, se emplea para alcanzar mayores velocidades y distancias, siendo esencial en aplicaciones que demandan alto rendimiento.
La elección entre estos medios depende de las necesidades específicas de cada proyecto, como la distancia de transmisión, la velocidad requerida, y la susceptibilidad a interferencias.
Consideraciones
La elección adecuada del medio de transmisión es crucial en el contexto de las comunicaciones modernas, donde el ruido y la interferencia presentan desafíos significativos. La fibra óptica se destaca como la solución más efectiva, ofreciendo una transmisión de datos segura y de alta calidad gracias a su inmunidad contra las interferencias electromagnéticas. Esta tecnología no solo supera los retos de los sistemas alámbricos e inalámbricos, sino que también se posiciona como la base para el desarrollo futuro de redes de comunicación resilientes y eficientes.
En un mundo que demanda conectividad constante y eficiente, la fibra óptica es esencial para satisfacer las necesidades de transmisión de datos de alta velocidad y larga distancia. Su capacidad para manejar el aumento de demanda de datos y su resistencia a las perturbaciones externas la hacen indispensable para el avance hacia infraestructuras de comunicación más robustas y confiables. La fibra óptica, por lo tanto, es clave en la evolución hacia un futuro digitalmente interconectado.
2. Desarrollo de la práctica
La información presentada no es un estudio exhaustivo, se centra en presentar información condensada para una rápida referencia, si quieres ahondar en el tema, al final se proporcionan las referencias utilizadas.
Par Trenzado UTP
| Categoría | Velocidad Máxima | Ancho de Banda | Uso | Susceptibilidad al Ruido | Distancia Máxima |
|---|---|---|---|---|---|
| Cat 3 | Hasta 10 Mbps | 16 MHz | Telefonía, 10BASE-T | EMI, Crosstalk | 100 metros |
| Cat 5 | Hasta 100 Mbps | 100 MHz | 100BASE-TX | EMI, Crosstalk | 100 metros |
| Cat 5e | Hasta 1 Gbps | 100 MHz | Redes domésticas y empresariales | EMI, Crosstalk | 100 metros |
| Cat 6 | Hasta 10 Gbps a 55m | 250 MHz | Redes avanzadas | EMI, Crosstalk | 100 metros |
| Cat 6a | Hasta 10 Gbps | 500 MHz | Redes avanzadas | EMI, Crosstalk | 100 metros |
| Cat 7 | Hasta 10 Gbps (hasta 40 Gbps a distancias cortas) | 600 MHz | Redes avanzadas | EMI, Crosstalk | 100 metros |
| Cat 8 | 25/40 Gbps | 2000 MHz | Centros de datos | EMI, Crosstalk | 30 metros |
Fibra Óptica
| Tipo | Modo | Velocidad | Ancho de Banda | Uso | Susceptibilidad al Ruido | Distancia Máxima |
|---|---|---|---|---|---|---|
| Monomodo (SMF) | Único | Hasta 100 Gbps o más | Ilimitado teóricamente | Largas distancias, backbones | Atenuación, dispersión | Varios kilómetros sin regeneración |
| Multimodo (MMF) | Múltiple | 1 Gbps (OM1) a 100 Gbps (OM4/OM5) | 200 MHzkm (OM1) a >4700 MHzkm (OM5) | Cortas distancias, dentro de edificios | Atenuación, dispersión | 550 m (OM4 para 10 Gbps) a 150 m (OM4 para 100 Gbps) |

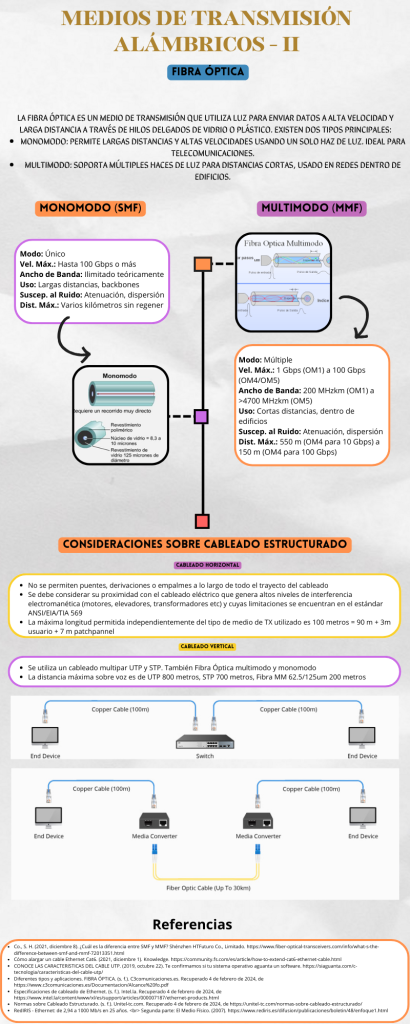

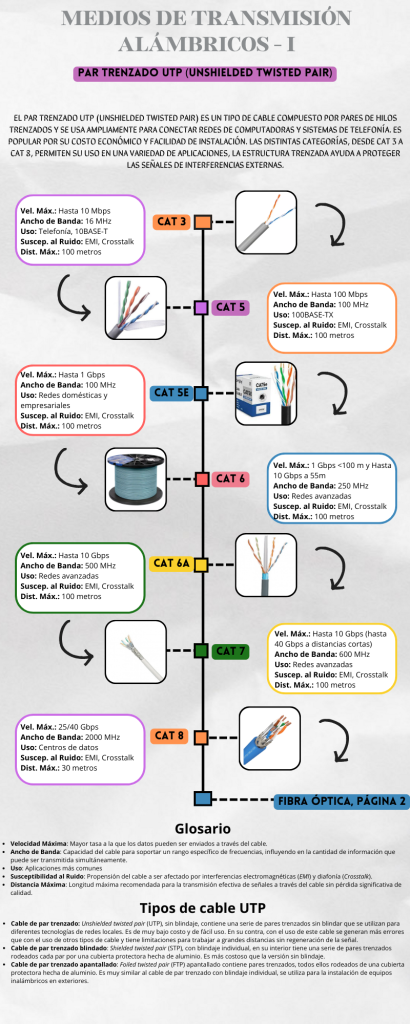

3. Infografías
Esta tabla resume las especificaciones técnicas y de desempeño de los medios de transmisión alámbricos más comunes, incluyendo el par trenzado UTP y la fibra óptica.
4. Observaciones
¿De qué manera afectan los factores de ruido e interferencia en las comunicaciones alámbricas e inalámbricas?
El ruido e interferencia afectan tanto las comunicaciones alámbricas como las inalámbricas, pero de formas distintas debido a su naturaleza. En sistemas alámbricos, el ruido puede originarse por fuentes electromagnéticas externas y la diafonía entre cables, afectando la claridad de la señal. Las comunicaciones inalámbricas enfrentan interferencias de dispositivos que operan en frecuencias similares y fenómenos naturales que pueden degradar las señales.
Ambos sistemas pueden sufrir reducción en la tasa de transferencia de datos y aumento en errores de transmisión, necesitando mecanismos de corrección de errores y técnicas como codificación de canal y selección dinámica de rutas para mantener la calidad de la comunicación. La elección entre comunicaciones alámbricas o inalámbricas dependerá de los requisitos específicos y limitaciones de cada situación.
¿Cuál de los medios de transmisión es más inmune al ruido e interferencia y por qué?.
La fibra óptica es el medio de transmisión más inmune al ruido e interferencia. Esto se debe a su capacidad de transmitir información mediante pulsos de luz dentro de un núcleo de vidrio o plástico, lo que la hace inherentemente resistente a las interferencias electromagnéticas que afectan a los cables de cobre y las transmisiones inalámbricas. Además, la fibra óptica ofrece una mayor seguridad en la transmisión de datos, ya que es muy difícil interceptar la luz transmitida sin ser detectado.
Su capacidad para soportar distancias más largas sin necesidad de amplificación de señal reduce la posibilidad de introducción de ruido a lo largo del camino. Por estas razones, la fibra óptica se considera superior en términos de inmunidad al ruido y la interferencia, proporcionando una transmisión de datos más limpia y de mayor capacidad comparada con alternativas alámbricas e inalámbricas.
5. Conclusiones
Los medios de transmisión alámbricos como el par trenzado UTP y la fibra óptica son pilares clave en la construcción de infraestructuras de red modernas.
Mientras que el par trenzado UTP ofrece una solución económica y versátil para necesidades de red de corta a media distancia con facilidad de instalación, la fibra óptica se presenta como la mejor opción para aplicaciones de larga distancia y alta velocidad, gracias a su capacidad para soportar mayores anchos de banda y su inmunidad a las interferencias electromagnéticas.
La elección entre estos medios debe basarse en un equilibrio entre los requisitos de rendimiento, costo y distancia de la aplicación específica. La comprensión profunda de estas tecnologías permite a los diseñadores e ingenieros de red implementar soluciones eficaces que satisfagan las demandas actuales y futuras de comunicación.
6. Referencias
- Co., S. H. (2021, diciembre 8). ¿Cuál es la diferencia entre SMF y MMF? Shénzhen HTFuturo Co., Limitado. https://www.fiber-optical-transceivers.com/info/what-s-the-difference-between-smf-and-mmf-72013351.html
- Cómo alargar un cable Ethernet Cat6. (2021, diciembre 1). Knowledge. https://community.fs.com/es/article/how-to-extend-cat6-ethernet-cable.html
- CONOCE LAS CARACTERíSTICAS DEL CABLE UTP. (2019, octubre 22). Te confirmamos si tu sistema operativo aguanta un software. https://siaguanta.com/c-tecnologia/caracteristicas-del-cable-utp/
- Diferentes tipos y aplicaciones. FIBRA ÓPTICA. (s. f.). C3comunicaciones.es. Recuperado 4 de febrero de 2024, de https://www.c3comunicaciones.es/Documentacion/Alcance%20fo.pdf
- Especificaciones de cableado de Ethernet. (s. f.). Intel.la. Recuperado 4 de febrero de 2024, de https://www.intel.la/content/www/xl/es/support/articles/000007187/ethernet-products.html
- Normas sobre Cableado Estructurado. (s. f.). Unitel-tc.com. Recuperado 4 de febrero de 2024, de https://unitel-tc.com/normas-sobre-cableado-estructurado/
- RedIRIS – Ethernet: de 2,94 a 1000 Mb/s en 25 años. <br> Segunda parte: El Medio Físico. (2007). https://www.rediris.es/difusion/publicaciones/boletin/48/enfoque1.html
Si tienes alguna duda que no se responde en este documento, por favor plantea tu pregunta para poder atenderte.
Referencias
- Por Roberto C. González
- Ver sección 6 en este documento.
Fuente Imágenes
- Todas las imágenes por: Concepto: Nala Systems Diseño: ChatGPT
Medios de Transmisión Alámbricos, por Roberto C. González. Se distribuye bajo una Licencia Creative Commons Atribución-NoComercial-CompartirIgual 4.0 Internacional.
